SFP+ 10 GIGABITES ETHERNET ADAPTEREK MŰSZAKI ADATAI:
|
| Az SFP+ (kisméretű, csatlakoztatható) támogatja a következőket: |
Az SFI interfészek támogatják a 10GBase-R PCS-t és a 10 Gigabit PMA-t az SFP+ és a 10GBase-SR / / 1000Base-SX / 10GBase-LR, valamint az SFP+ Direct Attach közötti csatlakozáshoz. |
10GBase-SR SFP+:
IEEE szabvány / Hálózati topológia: |
10 gigabites optikai Ethernet, 10 GBASE-SR (850 nm-es LAN PHY) |
10GBase-SR SFP+:
Adatátviteli sebesség: |
10,3125 GBd |
10GBase-SR SFP+:
Kábelek és működési távolság Akár: |
62,5 µm, 160 MHz/km 26 m
62,5 µm, (OM1) 200 MHz/km 33 m
50 µm, 400 MHz/km 66
m 50 µm, (OM2) 500 MHz/km 82 m
50 µm, (OM3) 2000 MHz/km 300 m |
10GBase-LR SFP+:
IEEE szabvány / Hálózati topológia: |
10 gigabites optikai Ethernet, 10 GBASE-LR (1310 nm-es LAN PHY) |
10GBase-LR SFP+:
Adatátviteli sebesség: |
10,3125 GBd |
10GBase-LR SFP+:
Kábelek és működési távolság Akár: |
Egymódusú: 10000m 9 µm-en |
10GSFP+Cu:
IEEE szabvány / Hálózati topológia: |
Réz 10 Gigabit Ethernet, 10GSFP+Cu (közvetlen csatlakozás) |
1000Base-SX / 10GBase-SR SFP+:
IEEE szabvány / Hálózati topológia: |
Optikai Gigabit Ethernet, 1000Base-SX (850nM LAN PHY)
Optikai 10 Gigabit Ethernet, 10GBASE-SR (850nM LAN PHY) |
1000Base-SX / 10GBase-SR SFP+:
Adatátviteli sebesség: |
10,3125 GB/db / 1,25 GB/db |
10000Base-SX / 10GBase-SR SFP+:
Kábelek és működési távolság Akár: |
10000Base-SX:
62,5 µm, 160 MHz/Km 220 m
62,5 µm, (OM1) 200 MHz/Km 275 m
50 µm, 400 MHz/Km 500
m 50 µm, (OM2) 500 MHz/Km 550
m 50 µm, (OM3) 2000 MHz/Km >550 m
10GBase-SR:
62,5 µm, 160 MHz/Km 26 m 62,5
µm, (OM1) 200 MHz/Km 33 m
50 µm, 400 MHz/Km 66 m
50 µm, (OM2) 500 MHz/Km 82 m
50 µm, (OM3) 2000 MHz/Km 300 m |
1000Base-LX / 10GBase-LR SFP+:
IEEE szabvány / Hálózati topológia: |
Optikai Gigabit Ethernet, 1000Base-LX (1310nM LAN PHY)
Optikai 10 Gigabit Ethernet, 10GBASE-LR (1310nM LAN PHY) |
1000Base-LX / 10GBase-LR SFP+:
Adatátviteli sebesség: |
10,3125 GB/db / 1,25 GB/db |
1000Base-LX / 10GBase-LR SFP+:
Kábelek és működési távolság Akár: |
10000Base-LX:
Egymódusú: 5000m 9 µm-en
10GBase-LR:
Egymódusú: 10000m 9 µm-en |
1000Base-T SFP:
IEEE szabvány / Hálózati topológia:
|
1000BASE-T Ethernet |
OPERÁCIÓS RENDSZEREK TÁMOGATÁSA
|
| Operációs rendszer támogatás: |
Windows
Linux
FreeBSD
VMware |

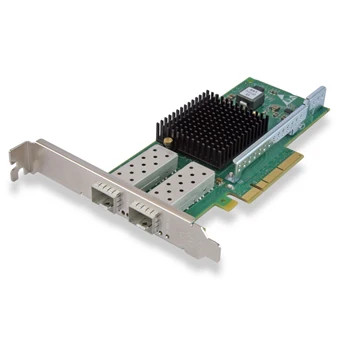

ÁLTALÁNOS MŰSZAKI ADATOK
|
| Interfész szabvány: |
PCI-Express alapspecifikáció 3.0-s revízió (8 GT) |
| Tábla mérete: |
Alacsony profilú rövid bővítőkártya: 145,542 mm X 64,389 mm (5,730”X 2,535”) |
| PCI Express kártya típusa: |
X8 sáv |
| Beépített csatlakozó feszültsége: |
+12V +/-8% |
| PCI csatlakozó: |
X8 sáv |
| Vezérlők: |
Intel X710BM2 |
| Tartó: |
Fém konzol |
| Üzemi hőmérséklet: |
0°C – 45°C (32°F – 113°F) |
| Tárolás: |
-40°C–65°C (-40°F–149°F) |
| EMC tanúsítványok: |
FCC 47CFR 15. rész:2013, B alrész B osztály
Vezetett kibocsátások
Sugárzott kibocsátások
EN 55022: 2010, B osztály
Vezetett zavar a hálózati csatlakozóknál
Vezetett zavar a telekommunikációs portnál
Sugárzott zavar
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonikus áram kibocsátások
EN 61000-3-3: 2008
Feszültségingadozások és villogás
EN 55024: 2010
Elektrosztatikus kisüléssel (ESD) szembeni immunitás
Sugárzott immunitás rádiófrekvenciás elektromágneses mezővel szemben
Vezetett immunitás gyors elektromos tranziensekkel / kitörésekkel szemben (EFT/B)
Vezetett immunitás túlfeszültségekkel
szemben Vezetett immunitás rádiófrekvenciás mező által indukált zavarokkal szemben
Vezetett immunitás feszültségesésekkel és rövid megszakításokkal szemben |
LED-ek
|
| LED-ek: |
(2) LED portonként
Kapcsolat sebessége:
Zölden világít 10G kapcsolat esetén.
Sárgán világít 1G kapcsolat esetén .
Kapcsolat/Aktív:
Bekapcsolja a kapcsolatot (zöld),
villog aktivitás esetén (zöld) |

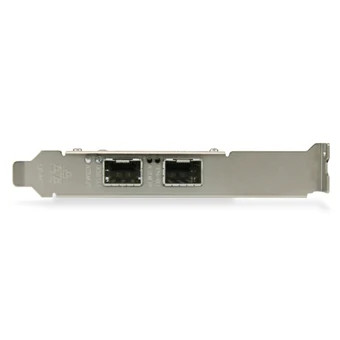

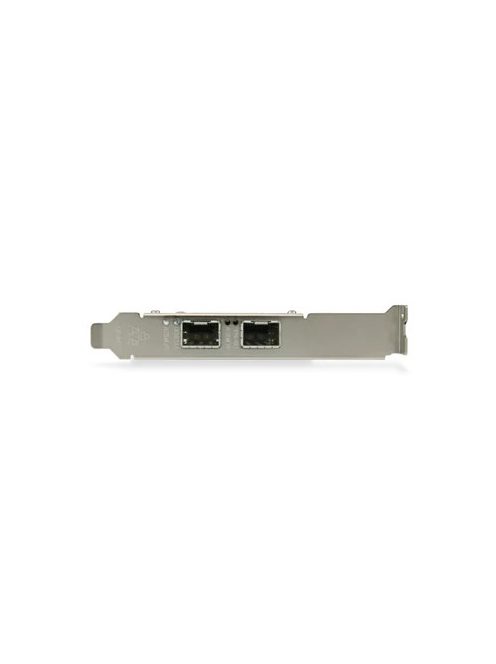

| LED-ek elhelyezkedése: |
A LED-ek a NYÁK-on találhatók, a fémkonzol furatain keresztül láthatók. |
| Csatlakozók: |
(2) SFP+ ketrec |
